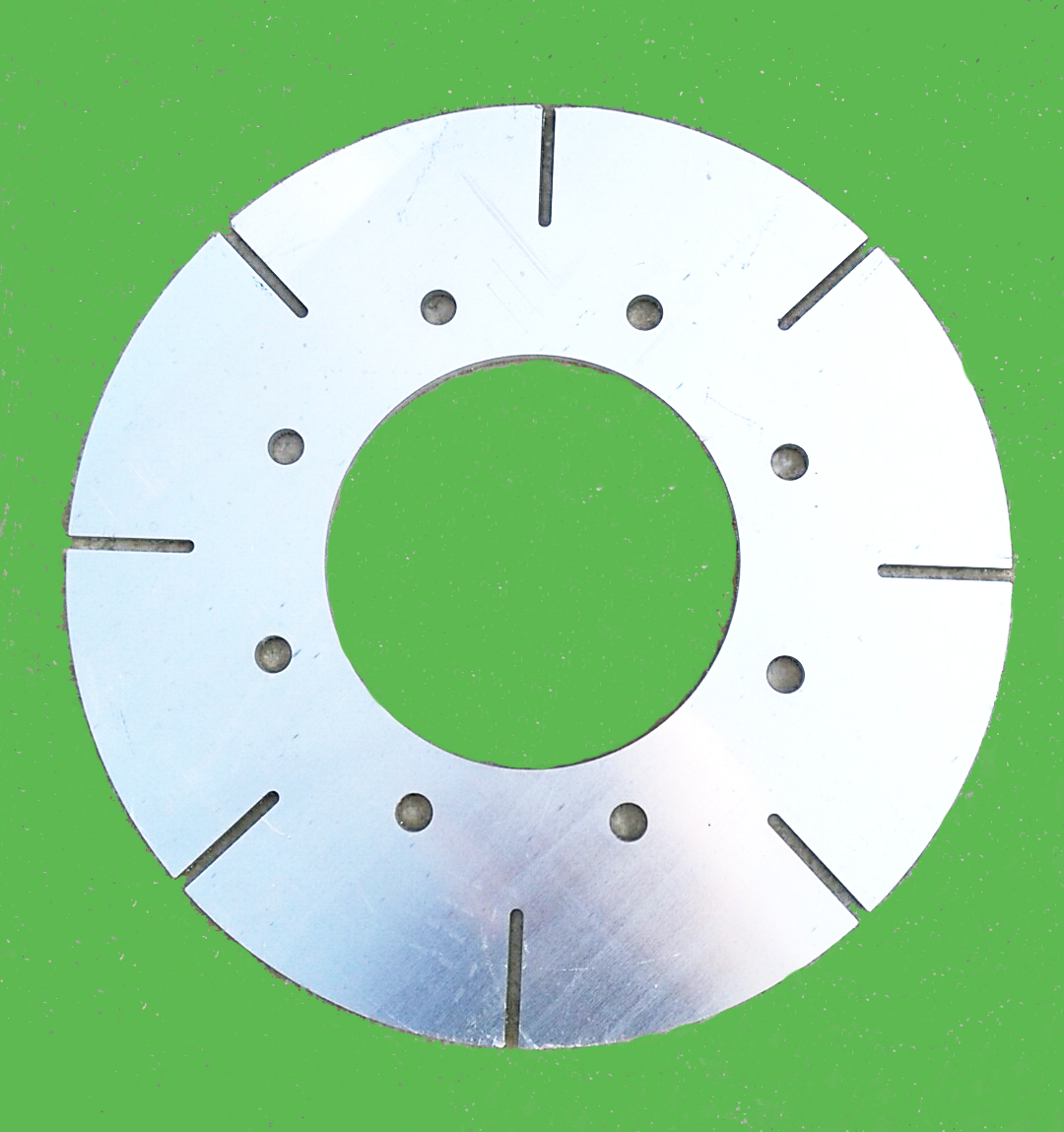

清管器测径板
地埋输送管线可能因为土埋敷设的机械损伤、基础沉降等原因，可能会发生管线形变。
为检测管线是、否发生了变形，通常会结合管线的清管、试压作业，利用铝板硬度低、变形后不恢复的特点，在清管的机械清管器上面安装切割成型的圆铝板。
清管器在清管作业时，如果管道发生了形变，铝板接触管道变形部位，即发生形变，待清管器收球时观察铝板是、否发生划擦或形变，以此来判断管线是否发生形变。铝板变形后的形状和管线内变形截面的形状大致相同，以此判断管线后期如何处理。
铝板是装在清管器上使用的，清管器起支撑、皮碗或密封板起密封作用。清管器密封盘具有高回弹特性，当清管器在推动介质作用下通过管线，遇到管线变形时，清管器的密封盘会发生变形并在通过，后恢复原来状态。但铝板变形后不会恢复，通过测量测径板变形后边沿尺寸和变形程度，可以判断管道是否存在变形。
测径板一般装到清管器的中部，防止清管器在通过弯头部位是，因转弯造成划伤或变形。
