管道跟踪仪应用的清洗方案


一、扫线目的及管线情况综述

承德嘉拓设备公司承接的DN150氧气管线清理,项目位于北京市大兴区,自建设至今未曾使用,一直内充氮气保护。厂方要求使用前确认管线内清洁程度,清除管内大颗粒物体,以确保输送氧气的清洁,管线全长500余米,并地下穿越京沈高速公路一次,经过勘察论证,我公司认为采用PIG方法清扫该管线既经济合理,又节约工期,是一种非常合适的清扫方法。

三、扫线范围

扫线的工作量依据厂方提供的数据,包括:氧气管线一条,全长500余米。

四、扫线前的准备工作

1、扫线方案选择:根据管道内部情况及其地理环境,双方一致认为使用压缩氮气发射聚氨酯PIG和聚氨酯带刚刷PIG能达到较好的清扫效果.

2、制作、安装发射器

我方提供制作方案及图纸,厂方负责制作与安装。

3、公用工程条件

厂方提供可供推动PIG运行的压缩氮气。

五、清扫步骤和监测方法

1、扫线步骤:

(1) 打开发射器盲板;

(2) 把PIG从发射器塞入管道;

(3) 拧紧发射器盖;

(4) 打开控制阀PIG开始在管内运行,同时沿途跟踪定位;

(5) PIG出来后持续氮气吹扫一段时间,重复下一次发射至清扫结束.

2、监测方法:

根据管线的具体情况,每隔50米─100米选择一个合适的位置作为跟踪点,或者选择特殊位置(高速路两端)作为跟踪点.确保PIG的运行在控制范围内.如超过预定时间15─30分钟PIG未到达预定地点,则抽调机动检测人员在卡定的两个区间内移动查找定位.

六、清洗质量要求

根据甲方的要求,本次清洗应达到如下标准:

PIG扫线通过,管内无大颗粒物体残留。

七、出现故障时的处理

在PIG清扫施工中,即便是准备工作相当完善,在实际施工过程中还可能存在一些不可预见因素,如PIG在管道内被管道安装时的遗留物或带入的异物堵住或卡住,为了避免因此影响正常生产,在施工前需按较坏的情况考虑,一旦出现堵卡现象,可采用开挖管线等方式排除故障,施工前需做好这方面的准备工作.

八、PIG清扫总结

   在PIG清扫工作全部结束后,整理有关分析测试数据,结合清扫过程中出现的问题向生产厂方提交PIG清扫总结报告。

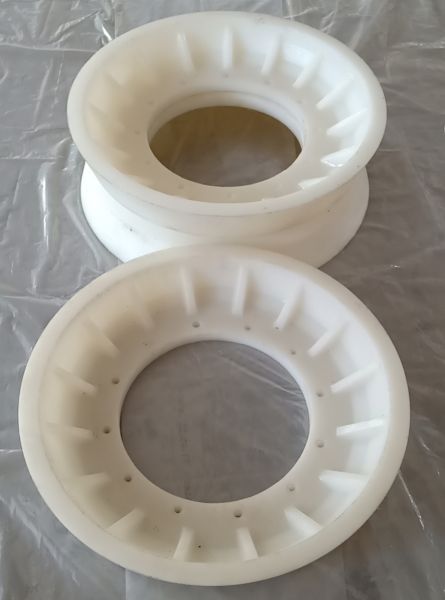

承德嘉拓公司专业制造清管器
