管道清洗方案


管道清洗半自动化方案

工况及客户要求:工业无缝管SS304  DN65口径,清洗长度600-800m,要求有清管器位置指示器,带远传输出信号。带收、发球装置,人工控制收、发清管器

根据贵公司技术要求,结合我公司在清洗方面的经验,制定本清洗方案。

设备选型:

1、磁感应防爆清管器检测器(适配不锈钢管线):选用高精度、定向、定距磁感应接收仪,有当前时间、通过时间显示、声光报警、存储最近通过时间,同时具有数据远传接口,配合自动化处理设备,实现设备控制智能化、自动化。

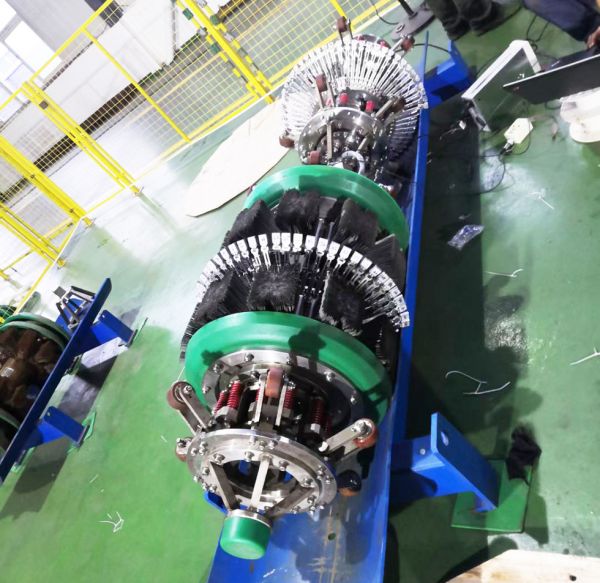

2、清管器选用食品级、高耐磨、回弹好硬度低进口原料,经定制模具成型,内部预埋小体积高强度感应铁钕硼磁铁。

3、根据清理要求利用循环水或压缩空气实现循环清洗,要保证水源和气源纯净,有足够的清洗压力和排量(循环水泵要求:压力可调节,最低压力不低于0.5兆帕,排量见附表1)。

结合产品特性及设备的特点制定以下方案:

1、清洗方案:

2、发球:关闭工作首端阀门1#,收球阀4#处于关闭状态,收球筒打开排污阀8#,使收球筒处于排空状态。

3、检查工作末端阀2#处于开启状态,发球筒排空,打开发球盲板,放入清管器,打开清洗阀门3#,将清管器推入管道内,用清管器将管道内原料推出,通过指示仪1#动作,通球。

4、收球:清管器到达收球端,通过指示仪2#动作,开启收球阀4#,关闭工作末端阀2#,将清管器推入收球筒,收球筒排空,打开盲板拉出清管器。清管收球完毕。

5、反向清洗与以上步骤相同。

⑥、整个清洗过程/步骤手动操作,反复清洗以到达设计要求清洁程度。

(附:清洗设备一览表)

设备名称

采购橡胶实心圆球清管器(消耗品)

带感应磁铁

采购通过指示器

磁感应式

循环水泵/气泵及净化装置

工厂自备

收/发球筒

不锈钢304,带快开盲板

外购设备费用合计

    承德嘉拓设备制造有限公司

        2019年10月05日
