清管器Pig清洗(续二)


3. 聚氨酯Pig清洗的原理及特点

3.1  Pig清洗的原理

如前所述Pig有软质、半硬质和硬质之分。为了适合不同的使用要求.在pig的表面涂覆有聚氨酯弹性体因此它具有强度高、耐磨性好有柔性的特点。

Pig在管道中前进是靠着泵推动流体产生的推动力驱动的,具体的驱动方式有两种:一种是利用流体的背压作pig行走的动力,并在推进中清除管道中Pig前方的污垢的,这种方式适合对较短管道的清洗;另一种是利用从清管器pig周边泄漏的流体产生的压力使附着在管壁上的污垢粉化并被排送出去的这种方式较适合长管道的清洗。

   pig的外径通常比管道内径要大3%-5%, 能与管道紧密结合因此它在运行中密封性很高,易于对污垢进行清理,尤其是使用液体做压送流体时,所形成的射流会对管壁上的污垢产生很强的冲击能力,而被冲击下来的污垢怎样被清理出管道,而又不会沉积和滞留在Pig的前面呢。这个是pig设计的关键。在Pig运行的过程中 大约会有5%-20%的压送流体从清管器Pig与管壁间的环形缝隙中间泄漏出去,并且冲击被剥落下来的污垢,使它不会将管道堵塞,而是向前输送而被清除,因此Pig能够不断前进并完成对管道的清理,此时被Pig剥落的破碎污垢的颗粒的沉降速度与排送它的流体的速度之间的关系就显得很重要 。一般要求泄漏流体形成的向前的移动速度是结垢粒子沉降速度的5-6倍 这时才能保证污垢粒子不会在管壁上沉积。而在静水中粒子自由沉降的速度Vs0Tv式V.场 i/cd  'g(*表示 在公式中Vs。是结垢粒子的自由沉降速度 (单位是m/s), c是结垢粒子在沉降时遇到的阻力系数 d是结垢粒子的直径大//j,(单位是m),是重力加速度(9.8m/s) a是结垢粒子的溶液的相对密度 (单位是kg/m,) 由公式可知,结垢粒子的沉降速度主要是由结垢粒子的颗粒大小和溶液的相对密度决定,因此破碎的结垢粒子颗粒越小,溶液的相对密度越大,结垢粒子沉降速度就越慢,污垢就越不易将管道堵塞,而加大液体的泄漏流体向前运动的速度,加快pig的前进速度就有利于防止粒子沉降造成对管道的堵塞。

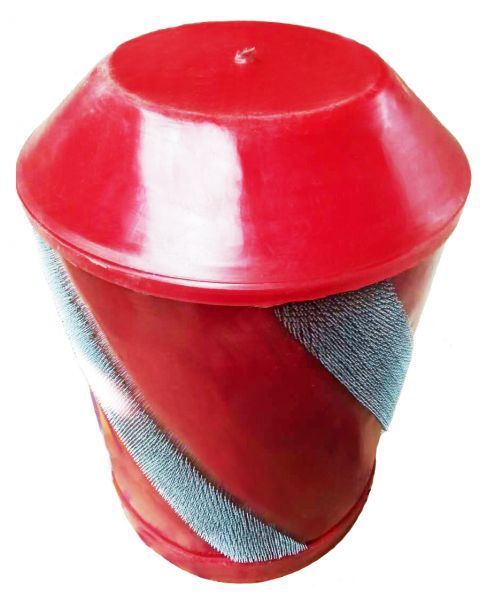

    当管道中的积垢较厚时 一般先选用不同直径的清管器Pig进行清洗,即先用略小于管道内径的pig进行清洗,然后再逐步加大Pig的尺寸,最后采用硬度大的Pig,这样可以将不同硬度的污垢分别除掉,在清除质硬的氧化铁垢时,可使用前面介绍过的钉子式Pig,先用它将坚硬的锈垢破碎,然后利用pig缝隙泄漏出的水流的冲刷作用,将剥落的锈垢从P的前方冲走,再用低密度的弹性体Pig对管道进行排水和干燥处理,最后再用钢丝刷Pi9进行磨刷清理管壁 将残余的粉状锈垢清除。如果在用钢丝刷pig清洗之前,先用低密度的弹性体Pig进行干燥处理,潮湿状态下是很难将残余的粉状锈垢清除干净的。
